第二種電気工事士 (学科) 2026年度 上期 問5
5 / 50

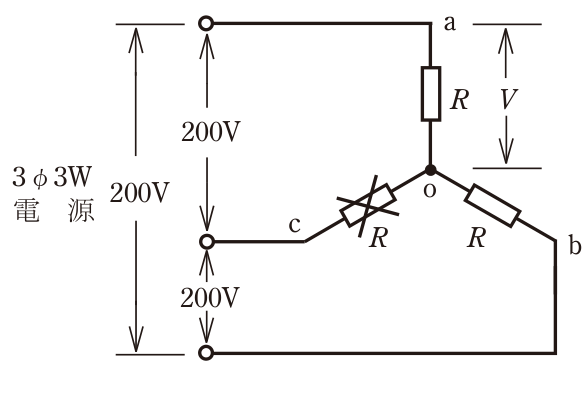

図のような三相3線式200 Vの回路で, c-o間の抵抗が断線した。断線前と断線後の a-o間の電圧Vの値[V]の組合せとして,正しいものは。
正解と解説
表示する
正解 ロ
断線前116断線後100
断線前は抵抗が平衡したY結線なので、a-o間には相電圧200/√3≒116Vが加わる。c-o間が断線すると、a相とb相の抵抗が線間電圧200Vに直列に接続された形になるため、等しい抵抗で分圧されてa-o間は200/2=100Vとなる。よって116V→100Vの組合せとなる。
