第二種電気工事士 (学科) 2026年度 上期 問6
6 / 50

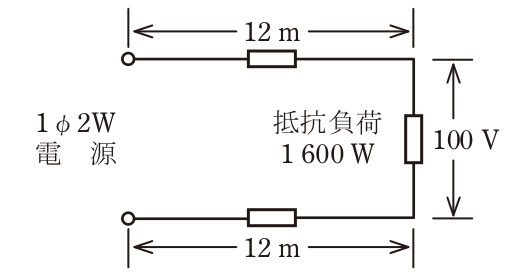

図のように,電線のこう長12 mの配線により,消費電力1 600 Wの抵抗負荷に電力を供給した結果,負荷の両端の電圧は100 Vであった。配線における電圧降下[V]は。ただし,電線の電気抵抗は長さ1 000 m当たり5.0 Ωとする。
正解と解説
表示する
正解 ロ
2
負荷電流はI=1600/100=16A。電線1本の抵抗は5.0Ω/1000m×12m=0.06Ωで、行き帰り2本では0.12Ωとなる。したがって配線の電圧降下は16×0.12=1.92≒2Vである。
