第二種電気工事士 (学科) 2026年度 上期 問7
7 / 50

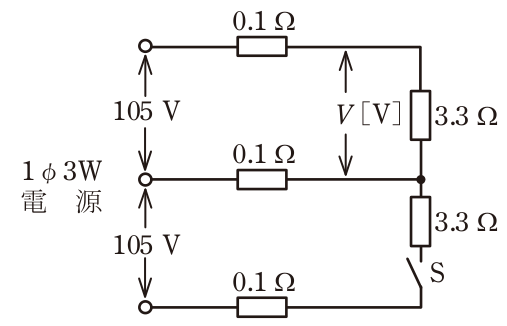

図のような単相3線式回路において,抵抗負荷は3.3 Ωで一定である。スイッチSを開いているとき,図中の電圧Vは99 Vであった。この状態からスイッチSを閉じた場合,電圧Vはどのように変化するか。ただし,電源電圧は105 V一定で,電線1線当たりの抵抗は0.1 Ωとする。
正解と解説
表示する
正解 ニ
3 V上がる。
S開放時は上側の負荷だけに電流が流れ、I=105/(0.1+3.3+0.1)=30A、V=3.3×30=99Vで題意と一致する。Sを閉じると上下の負荷が等しい平衡負荷となり中性線に電流が流れないので、I=105/(0.1+3.3)≒30.9A、V=3.3×30.9≒102Vとなる。よって電圧Vは約3V上がる。
