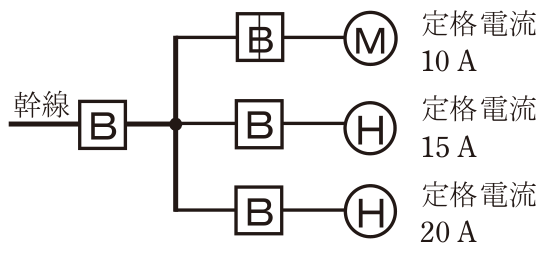

図のように,三相の電動機と電熱器が低圧屋内幹線に接続されている場合,幹線の太さを決める根拠となる電流の最小値[A]は。ただし,需要率は100 %とする。
正解と解説
正解 イ
45
図から電動機の定格電流の合計IMは10A、電熱器の定格電流の合計IHは15+20=35Aである。IM≦IHの場合、幹線の許容電流はIM+IHでよいので、10+35=45Aが根拠となる最小値である。
