電験三種 法規 2025年度 下期 問10
10 / 16

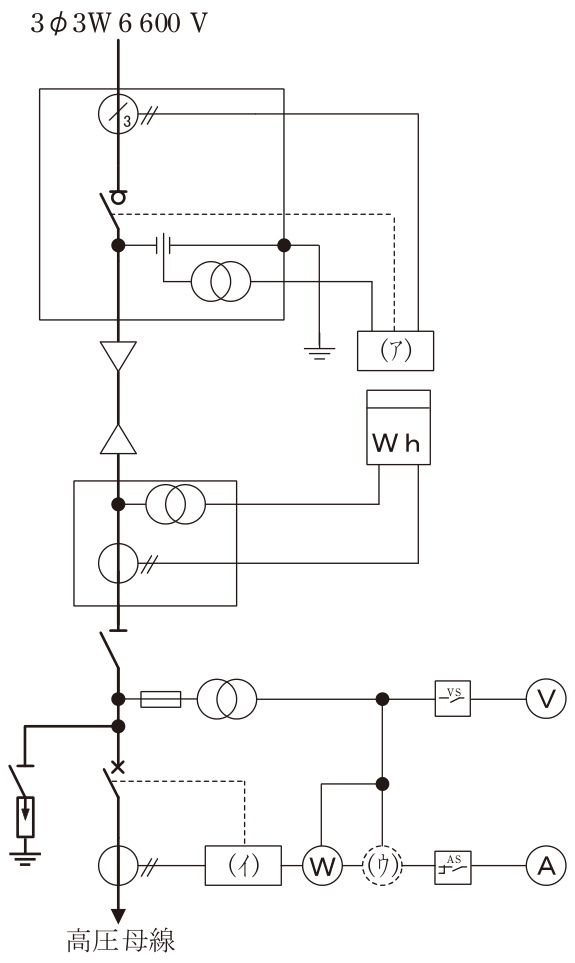

図は,高圧受電設備の単線結線図の一部である。 図の空白箇所(ア)~(ウ)に設置する機器又は計器として,正しいものを組み合わせたのは次のうちどれか。(ア) (イ) (ウ)
正解と解説
表示する
正解 5
地絡継電器 過電流継電器 力率計
(ア)は零相変流器の二次側に接続されているので、零相電流を検出して動作する地絡継電器である。(イ)は主回路に直列に入れた変流器の二次側に置かれ、その先が電力計・電流計へ続いているので過電流継電器である。(ウ)は計器用変圧器からの電圧と変流器からの電流の両方を受けている計器なので、電圧だけで測る周波数計ではなく力率計となる。
