電験三種 法規 2025年度 下期 問12(b)

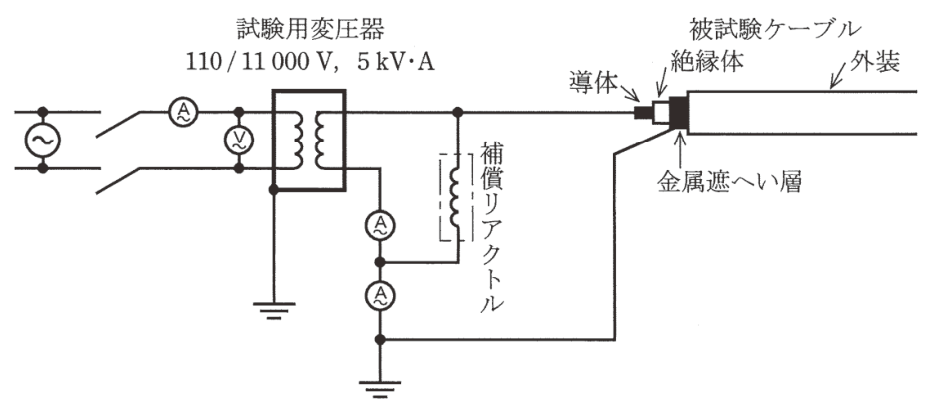

「電気設備技術基準の解釈」に基づいて,最大使用電圧が6.9kVの電路に接続する,導体断面積100mm²,長さ800mの高圧CVケーブル(単心)の絶縁耐力試験を交流で実施する場合について,次の(a)及び(b)に答えよ。ただし,周波数は50Hz,ケーブルの対地静電容量は1km当たり0.45μFとする。 (b) 図のような試験回路でケーブルの絶縁耐力試験を行う場合,試験用変圧器の容量を5kV・Aとしたとき,補償リアクトルの必要最少の設置台数として,正しいのは次のうちどれか。ただし,試験電圧を印加したとき,1台の補償リアクトルに流すことができる電流(電流容量)は270mAとする。
