電験三種 理論 2024年度 下期 問18(b)
22 / 22

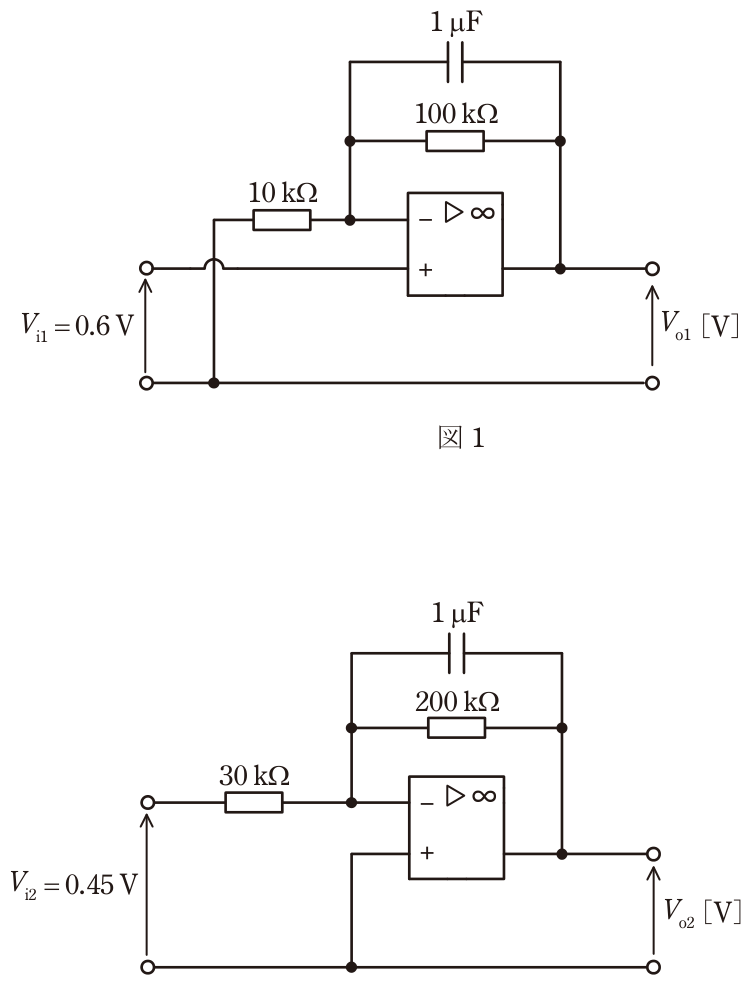

演算増幅器(オペアンプ)について,次の(a)及び(b)の問に答えよ。 (b) 図1及び図2のような直流増幅回路がある。それぞれの出力電圧Vo1,Vo2の値[V]の組合せとして,正しいものを次の(1)~(5)のうちから一つ選べ。ただし,演算増幅器は理想的なものとし,Vi1=0.6V及びVi2=0.45Vは直流の入力電圧である。 図2Vo1 Vo2
正解と解説
表示する
正解 1
6.6-3.0
直流を扱うので帰還回路の1μFのコンデンサは開放とみなせ、抵抗だけで利得が決まります。図1は入力 Vi1 が非反転入力端子に加わり、10kΩ が反転入力端子と接地の間、100kΩ が帰還抵抗となる非反転増幅回路なので、Vo1=(1+100/10)×0.6=11×0.6=6.6V です。図2は非反転入力端子が接地され、入力が30kΩを介して反転入力端子に加わる反転増幅回路なので、Vo2=-(200/30)×0.45=-3.0V となります。
