電験三種 理論 2024年度 下期 問13
13 / 22

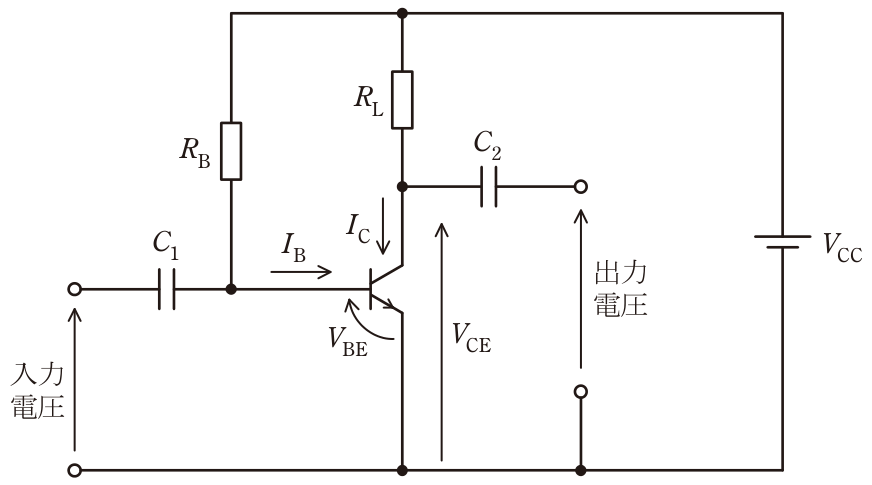

図1は,固定バイアス回路を用いた,RBの値が未知のエミッタ接地トランジスタ増幅回路である。図2は,この増幅回路で用いているトランジスタのコレクタ-エミッタ間電圧VCEとコレクタ電流ICとの関係を予め調べ示した静特性である。ただし,五つのベース電流の値IB[μA]のみに対する曲線であり,増幅回路の負荷抵抗RLの負荷線も重ねて示している。今,増幅回路の動作点を測定したところVCE=3.0Vであった。抵抗RBの値[MΩ]として最も近いものを次の(1)~(5)のうちから一つ選べ。ただし,ベース-エミッタ間電圧VBEを0.7Vとしてよい。なお,C1,C2は結合コンデンサであり,VCCは直流電圧源である。図1 VCE[V]図2
正解と解説
表示する
正解 2
0.9
図1は固定バイアス回路で、RB は VCC とベースの間に接続されているため、ベース電流は IB=(VCC-VBE)/RB、すなわち RB=(VCC-VBE)/IB で求められます。VBE=0.7V は与えられているので、あとはベース電流 IB が分かれば計算できます。IB は図2の静特性上で負荷線と VCE=3.0V が交わる点を読み取り、その点を通る IB 曲線の値として得られ、これを上式に代入すると RB は約0.9MΩ となります。
