第一種電気工事士 (学科) 2024年度 上期(出題例) 問1
1 / 50

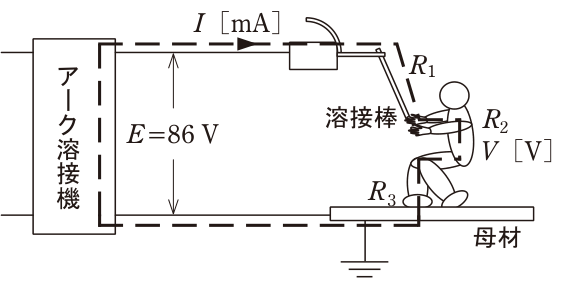

図のようなアーク溶接作業での感電において,人体を通って流れる電流I[mA]と人体抵抗R2にかかる電圧V[V]は。ただし,溶接機の出力側無負荷電圧E=86 V,乾燥した状態の保護手袋や作業靴を着用しているとき,手と溶接棒間の抵抗R1=20 kΩ,人体の抵抗R2=500 Ω,足と母材間の抵抗R3=30 kΩとする。
正解と解説
表示する
正解 ハ
IV=1.7VI=0.85
図より、溶接機の無負荷電圧Eに対し、手と溶接棒間R₁、人体R₂、足と母材間R₃が直列につながった経路で電流が流れる。I=86/(20000+500+30000)=86/50500≒1.7×10⁻³ A=1.7 mA である。人体抵抗にかかる電圧は V=I R₂=1.7×10⁻³×500≒0.85 V となる。
