第一種電気工事士 (学科) 2024年度 上期(出題例) 問5
5 / 50

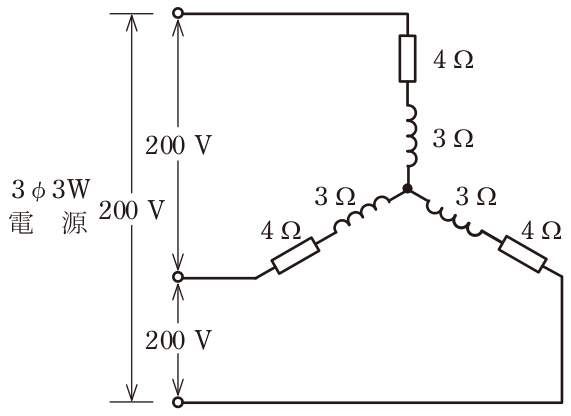

図のような三相交流回路において,電源電圧は200 V,抵抗は4 Ω,リアクタンスは3 Ωである。回路の全消費電力[kW]は。
正解と解説
表示する
正解 ハ
6.4
図はY結線の平衡三相負荷で、1相のインピーダンスは Z=√(4²+3²)=5 Ω である。相電圧は200/√3 Vだから線電流は I=(200/√3)/5≒23.1 A となる。全消費電力は抵抗分だけで消費されるので P=3I²R=3×23.1²×4≒6400 W=6.4 kW である。
