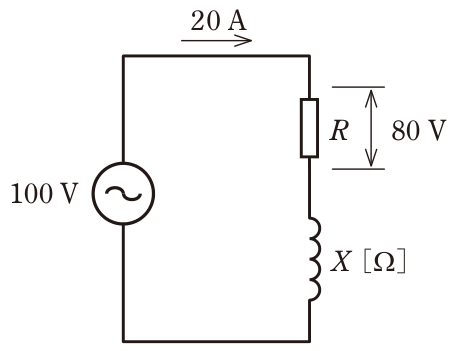

図のような交流回路において,電源電圧は100 V,電流は20 A,抵抗Rの両端の電圧は80 Vであった。リアクタンスX[Ω]の値は。
正解と解説
正解 ロ
3
図はRとXの直列回路で、直列回路では抵抗の電圧とリアクタンスの電圧がベクトル的に直交して加わる。したがってリアクタンスの端子電圧は VX=√(100²−80²)=60 V である。電流20 Aは共通なので X=60/20=3 Ω となる。
