第一種電気工事士 (学科) 2024年度 上期(出題例) 問9
9 / 50

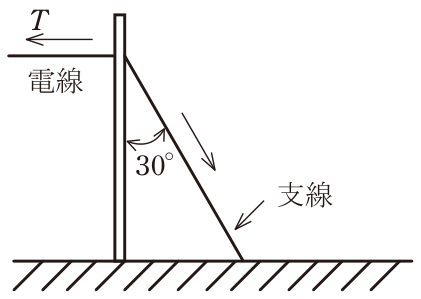

図のように取り付け角度が30°となるように支線を施設する場合,支線の許容張力をTS=24.8 kNとし,支線の安全率を2とすると,電線の水平張力Tの最大値[kN]は。
正解と解説
表示する
正解 ロ
6.2
支線の安全率が2なので、実際に許容できる支線張力は 24.8/2=12.4 kN である。図のように支線は電柱と30°の角度で取り付けられており、支線張力の水平成分が電線の水平張力とつり合う。したがって T=12.4×sin30°=6.2 kN となる。
