第一種電気工事士 (学科) 2024年度 上期(出題例) 問10
10 / 50

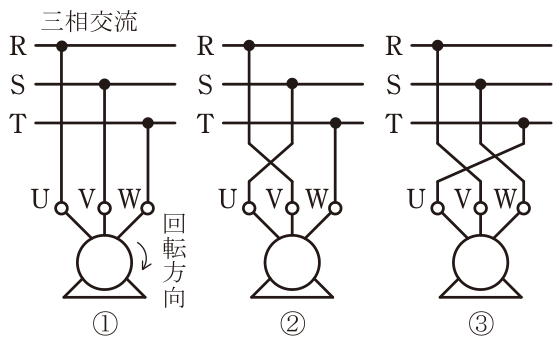

三相誘導電動機の結線①を②,③のように変更した時,①の回転方向に対して,②,③の回転方向の記述として,正しいものは。
正解と解説
表示する
正解 ロ
②は①と逆に回転をし,③は①と同じ回転をする。
三相誘導電動機の回転方向は電源の相順で決まり、3線のうち2線を入れ替えると相順が逆になって逆回転する。図の②はR・S・Tのうち2線だけが入れ替わっているので①と逆方向に回転する。③は3線が順送りに入れ替わっており相順そのものは変わらないので、①と同じ方向に回転する。
