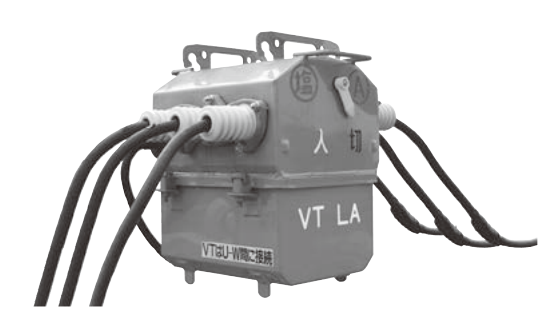

第一種電気工事士 (学科) 2024年度 下期 問23

自家用側の高圧電路に短絡事故が発生したとき,一般送配電事業者の配電線を停止させることなく,自動遮断する。

SOG機能付きのGR付PASは、自家用側で地絡が起きたときはGRで自動遮断して波及事故を防ぐが、短絡事故に対しては過電流蓄勢トリップ(S動作)としてPASを一旦ロックし、配電用変電所側の遮断器が動作して無電圧になったのちにPASを開放する。PASは負荷開閉器であって短絡電流を遮断する能力がないため、「短絡事故時に配電線を停止させることなく自動遮断する」とするニが誤りである。
