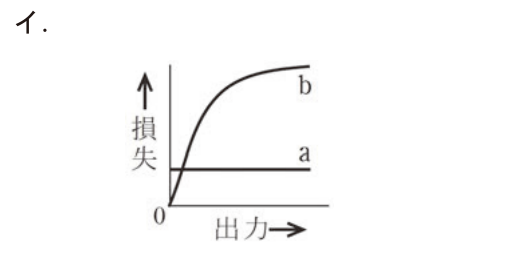

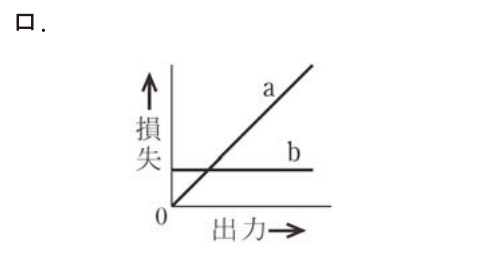

変圧器の出力に対する損失の特性曲線において,aが鉄損,bが銅損を表す特性曲線として,正しいものは。
正解と解説

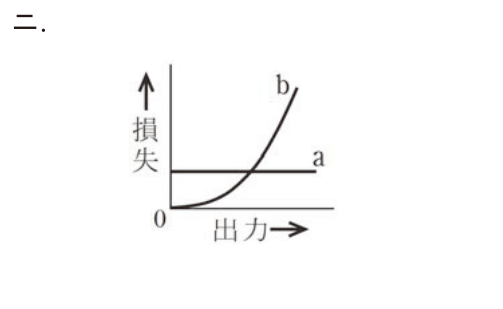

正解 ニ
鉄損は励磁電圧と周波数で決まるので、出力(負荷)が変わってもほぼ一定であり、横軸に平行な水平線になる。銅損は負荷電流の2乗に比例するので、出力の増加とともに2次曲線的に急増する。したがってaが水平な直線、bが右上がりの2次曲線になっている特性が正しい。
