第一種電気工事士 (学科) 2026年度 上期(出題例) 問2
2 / 50

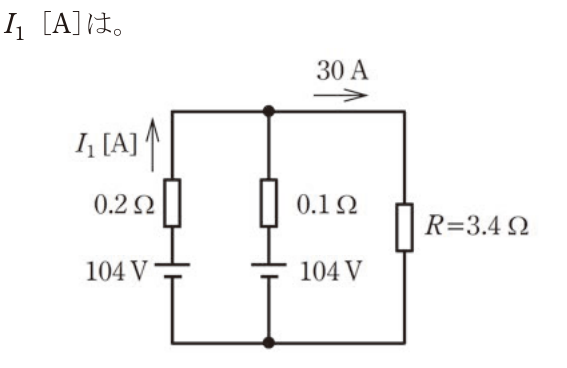

図のような直流回路において,抵抗R=3.4 Ωに流れる電流が30 Aであるとき,図中の電流
正解と解説
表示する
正解 ロ
10
R=3.4Ωに30Aが流れているので、その両端すなわち電池の端子間電圧は30×3.4=102Vである。上側の電池は起電力104V、内部抵抗0.2Ωなので、I₁=(104−102)/0.2=10Aとなる。下側の電池には(104−102)/0.1=20Aが流れ、合計が30Aとなって計算が合う。
