第一種電気工事士 (学科) 2026年度 上期(出題例) 問16

①蒸発管 ②過熱器 ③節炭器

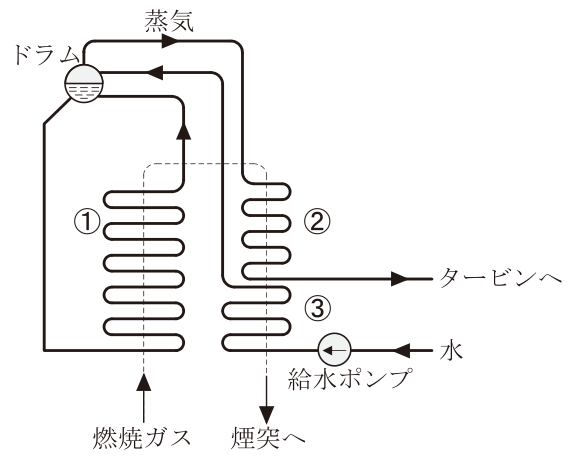

図の自然循環ボイラでは、ドラムと上下でつながって燃焼ガスで加熱され水を蒸発させる①が蒸発管である。②はドラムから出た蒸気をさらに加熱して「タービンへ」送り出す位置にあるので過熱器、③は煙道の低温部で給水ポンプからの水を受けて予熱する位置にあるので節炭器（エコノマイザ）である。したがって①蒸発管、②過熱器、③節炭器の組合せとなる。
