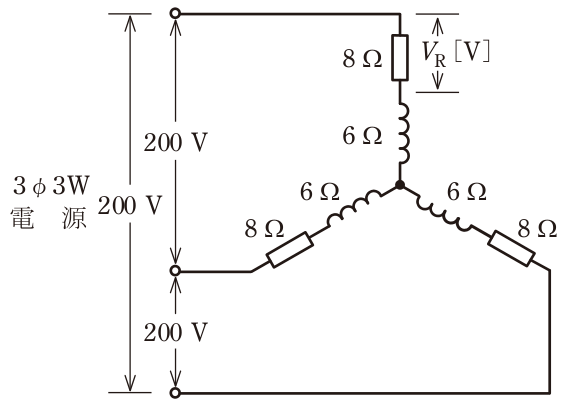

図のような三相交流回路において,電源電圧は200V,抵抗は8 Ω,リアクタンスは6 Ωである。抵抗の両端の電圧VR[V]は。
正解と解説
正解 ニ
92
負荷はY結線なので1相に加わる電圧は200/√3≒115.5Vである。1相のインピーダンスはZ=√(8²+6²)=10Ωなので、相電流は115.5/10≒11.55Aとなる。抵抗の両端の電圧はVR=11.55×8≒92Vである。
