第二種電気工事士 (学科) 2024年度 下期 問24
24 / 50

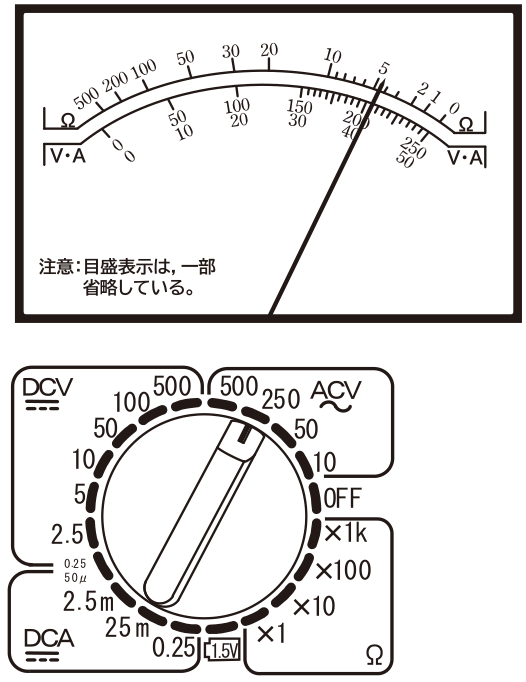

アナログ式回路計(電池内蔵)の測定レンジを図のように選定し測定したところ,目盛板の値を示した。測定値として,正しいものは。
正解と解説
表示する
正解 ハ
交流205 V
測定レンジの切換つまみはACVの250の位置に合わされているので、交流電圧を0〜250の目盛で読むことになる。指針は200の目盛をわずかに越えた位置を指しており、読みは205となる。したがって測定値は交流205Vである。同じ指針位置でも抵抗として読むにはΩレンジ、直流電流として読むにはDCA 25mAレンジに合わせる必要があり、いずれもレンジが異なるので誤りである。
