第二種電気工事士 (学科) 2024年度 下期 問26
26 / 50

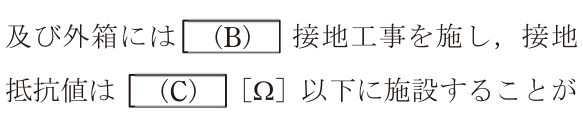

次の空欄(A),(B)及び(C)に当てはまる組合せとして,正しいものは。使用電圧が300 Vを超える低圧の電路の電線相互間及び電路と大地との間の絶縁抵抗は区切ることのできる電路ごとに (A)[MΩ]以上でなければならない。また,当該電路に施設する機械器具の金属製の台必要である。ただし,当該電路に施設された地絡遮断装置の動作時間は0.5秒を超えるものとする。
正解と解説
表示する
正解 イ
(A)0.4(B)C種(C)10
電気設備技術基準では、使用電圧300Vを超える低圧電路の絶縁抵抗値は区切ることのできる電路ごとに0.4MΩ以上と定められている。また使用電圧300Vを超える低圧用の機械器具の金属製の台及び外箱にはC種接地工事を施す必要があり、その接地抵抗値は10Ω以下である。地絡遮断装置の動作時間が0.5秒以内であれば500Ω以下に緩和されるが、本問では0.5秒を超えるためこの緩和は適用されず10Ω以下となる。
