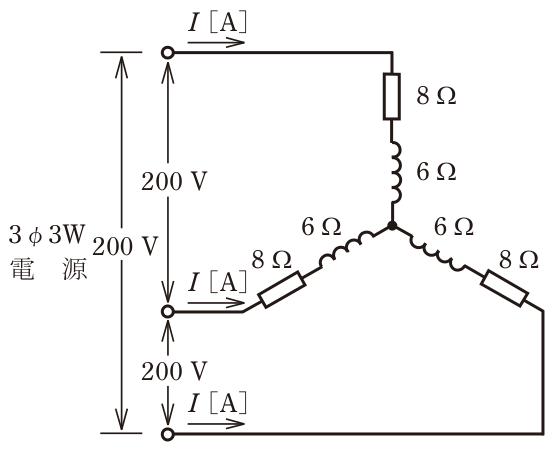

図のような三相 3 線式回路に流れる電流I [A]は。
正解と解説
正解 ロ
11.6
図はY(スター)結線の負荷で、各相が抵抗8Ωとリアクタンス6Ωの直列接続になっています。1相のインピーダンスはZ=√(8²+6²)=10Ωです。Y結線では各相に加わる電圧は線間電圧の1/√3なので、相電圧は200/√3≒115.5 Vとなり、線電流I=115.5/10≒11.6 Aとなります。
