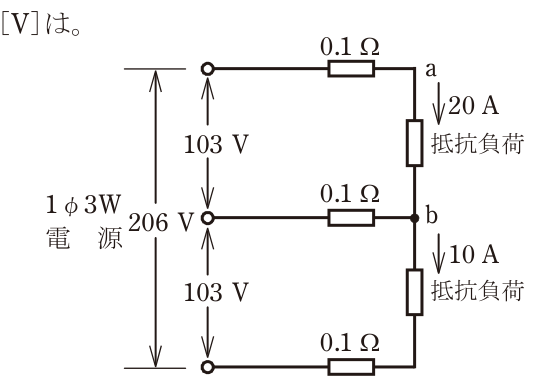

図のような単相3線式回路において,電線1線当たりの抵抗が0.1 Ωのとき, a-b間の電圧
正解と解説
表示する
正解 ロ
100
電源の中性点を基準にすると、a点の電位は上側電線の電圧降下を引いて103-0.1×20=101 Vです。中性線には上下の負荷電流の差である20-10=10 Aが流れるため、b点の電位は中性線の電圧降下0.1×10=1 V分だけ基準より持ち上がります。したがってa-b間の電圧は101-1=100 Vとなります。
