第二種電気工事士 (学科) 2025年度 下期 問23

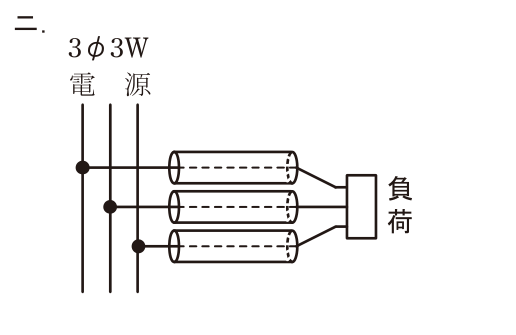

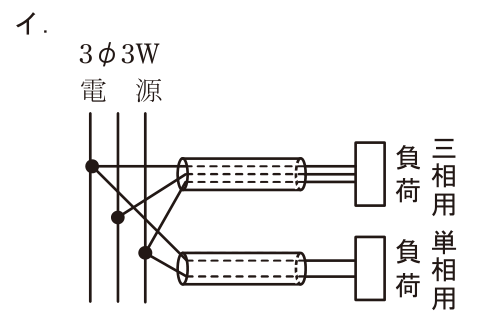

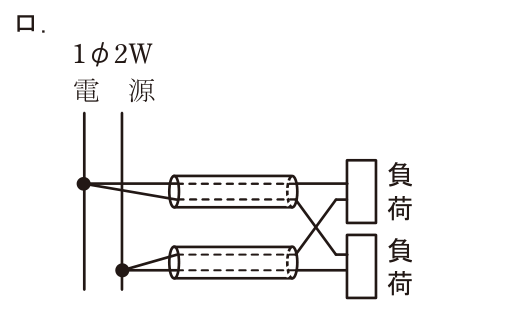

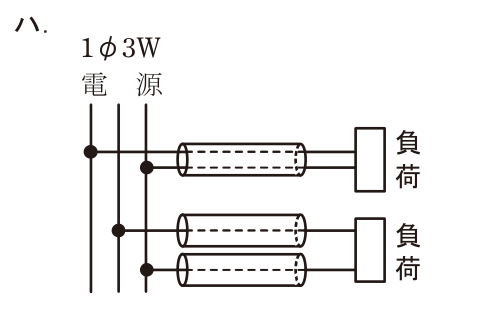

電磁的不平衡を避けるには、1回路の電線(単相なら往復2線、三相3線式なら3線)をすべて同じ金属管に収め、管を貫く電流のベクトル和が零になるようにする必要がある。三相3線式の3線を1本の管に、単相2線式の2線を別の1本の管にまとめて収める方法はこの条件を満たすので適切である。各線を別々の管に分けたり、管ごとに往復の対にならないよう結線した方法では和が零にならず、管に渦電流が流れて発熱する。
