エンベデッドシステムスペシャリスト 2010年 春期 問13
13 / 25

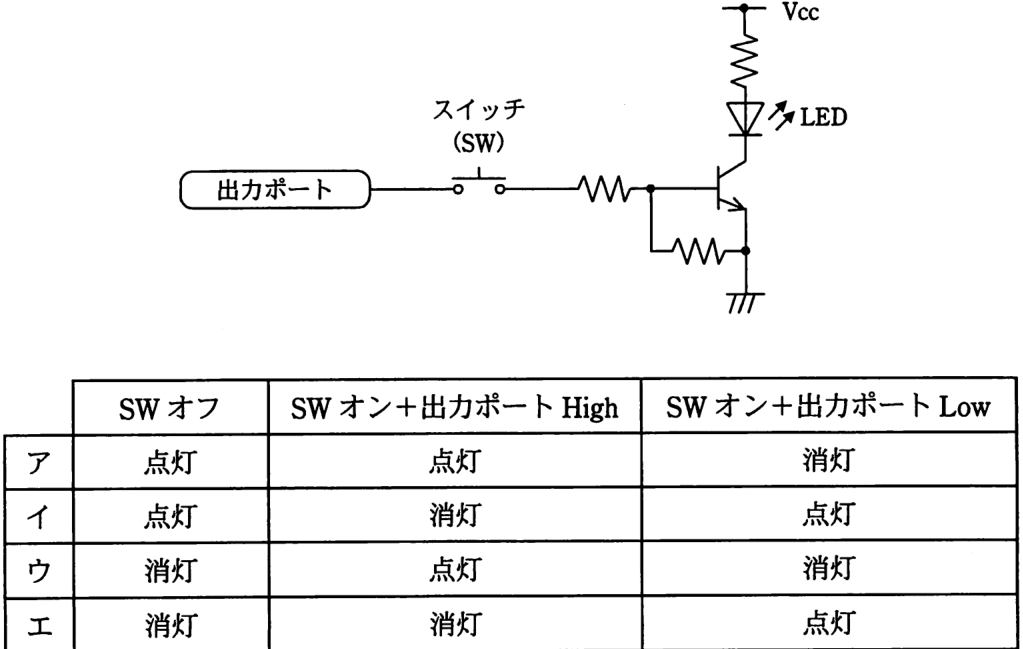

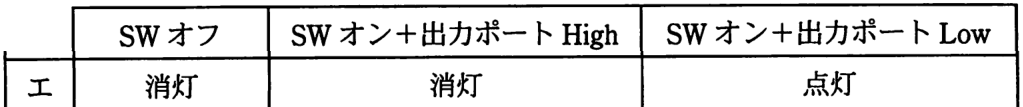

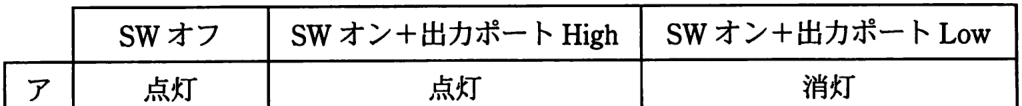

LED 点灯回路の動作として、適切な組合せはどれか。 - Vcc スイッチ (SW) -。'。 出力ポート wi III SW オン+出力ポート High SW オフ SW オン+出力ポートLow
正解と解説
表示する

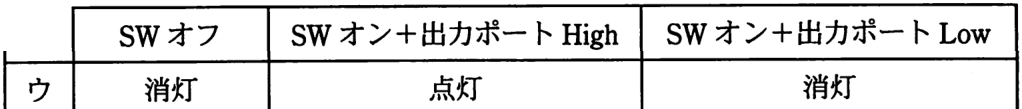

正解 ウ
この回路ではLEDの接続向きと出力ポートの論理により点灯条件が決まります。SWと出力ポートHigh/Lowの各状態に対する点灯・消灯の組合せを回路から読み取ると、ウが正しい組合せになります。電流が流れる向きになる条件のときだけLEDが点灯する点がポイントです。
