エンベデッドシステムスペシャリスト 2010年 春期 問15
15 / 25

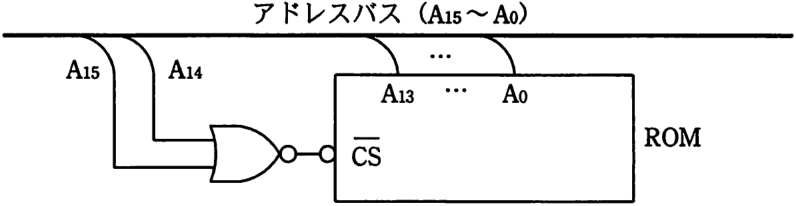

プログラムと定数を ROM から読み出すために、アドレスバスとチップセレクト 号(CS)を図のように接続した。アドレスバスはAoがLSB である。このROMにア クセスできるメモリアドレスの範囲はどれか。ここで、解答群の数値は16進数で表記 してある。 アドレスバス(AI5~AO) ... A15 A14 AI3 ... Ao ROM
正解と解説
表示する
正解 ウ
4000 ～ FFFF
チップセレクトはアドレスバスの上位ビットの特定パターンで有効になり、ROMのアドレス範囲が決まります。図の接続では上位ビットの条件を満たす範囲が4000〜FFFFとなるため、ウが正解です。CSにつながる上位アドレス線の論理からアクセス可能領域を求めます。
