エンベデッドシステムスペシャリスト 2010年 春期 問14
14 / 25

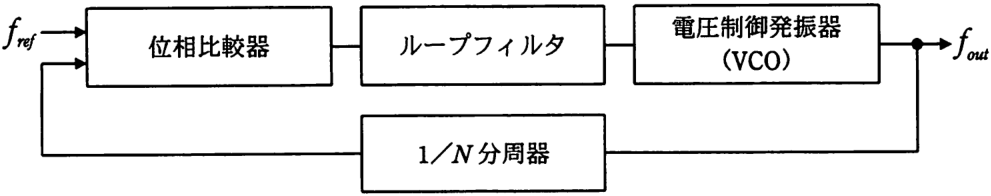

図に示す PLL がロック状態の場合,出力周波数foutを基準周波数frey で表したもの はどれか。ここで、分周器の分周比はNとする。 電圧制御発振器 Jref ・→ ループフィルタ → fou 位相比較器 (VCO) 1/N分周器 N
正解と解説
表示する
正解 エ
Nf_ref
PLLがロック状態のとき、VCO出力foutを1/N分周した信号の周波数が基準周波数frefと一致します。すなわちfout/N=frefなので、fout=N×frefとなり、エが正解です。分周比Nを掛けた周波数が出力される点がポイントです。
