エンベデッドシステムスペシャリスト 2010年 春期 問17

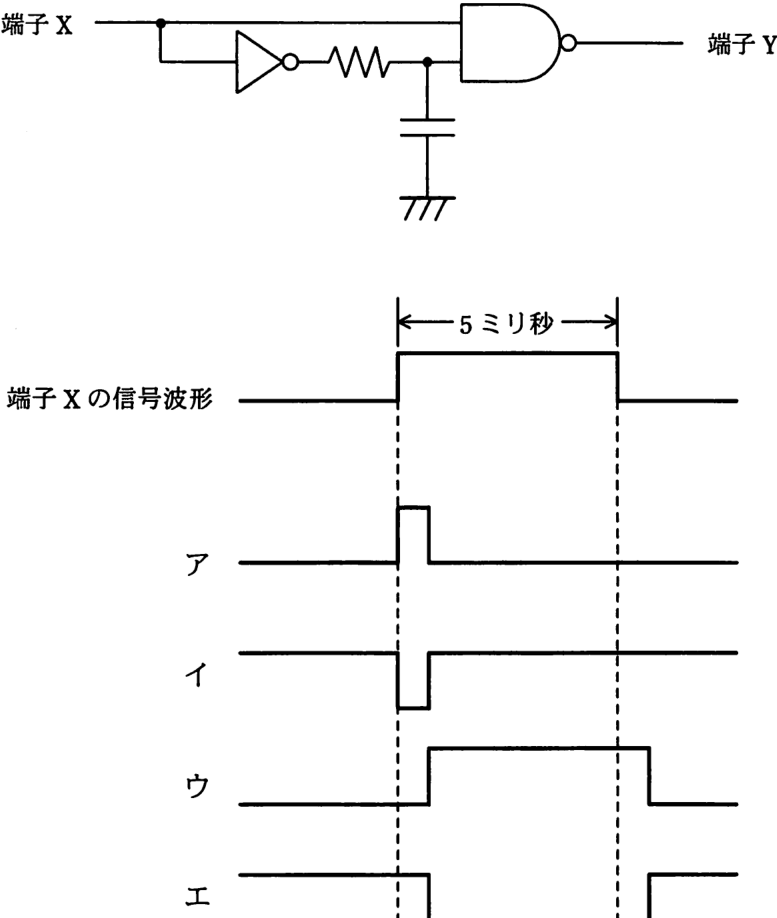

回路の端子Xに図に示す幅 5ミリ秒のパルス信号を入力したときに端子Yに現れる 一号波形として、適切なものはどれか。ここで、RC 回路の時定数を約1ミリ秒,ゲ ート遅延はtに比べて十分に小さいものとする。 端子X -Dow 端子Y TT -5ミリ秒ー 端子Xの信号波形

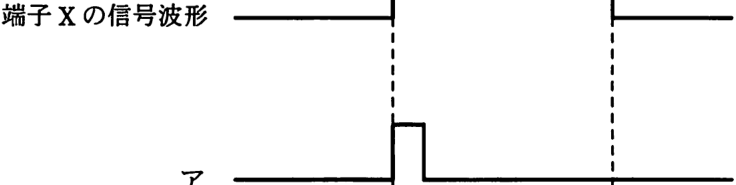

ア

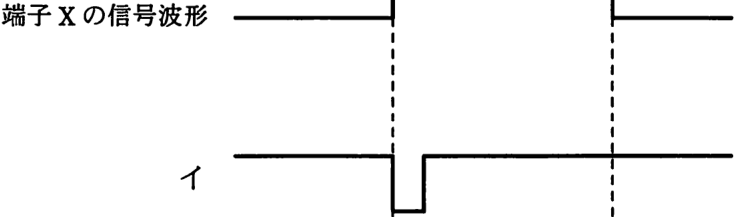

イ

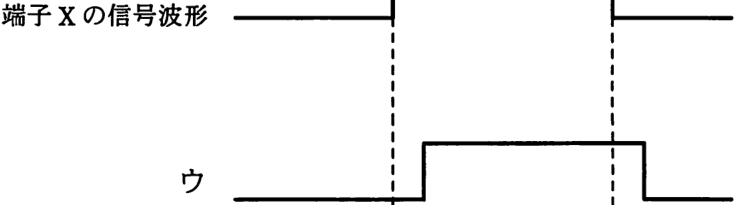

ウ

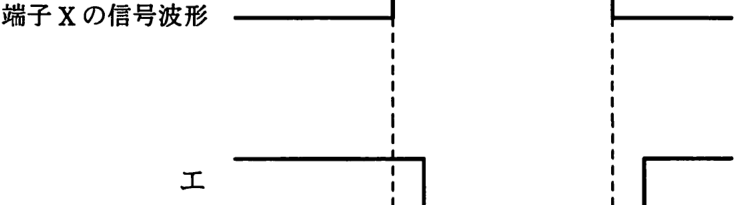

エ

正解と解説

表示する

正解 イ

幅5ミリ秒のパルスをRC回路（時定数約1ミリ秒）に通すと、立上り・立下りで微分的な短いパルスが生じ、ゲートを介して特定の波形が現れます。時定数がパルス幅より十分小さいため、エッジで尖った信号となる波形イが適切です。
