エンベデッドシステムスペシャリスト 2010年 春期 問12

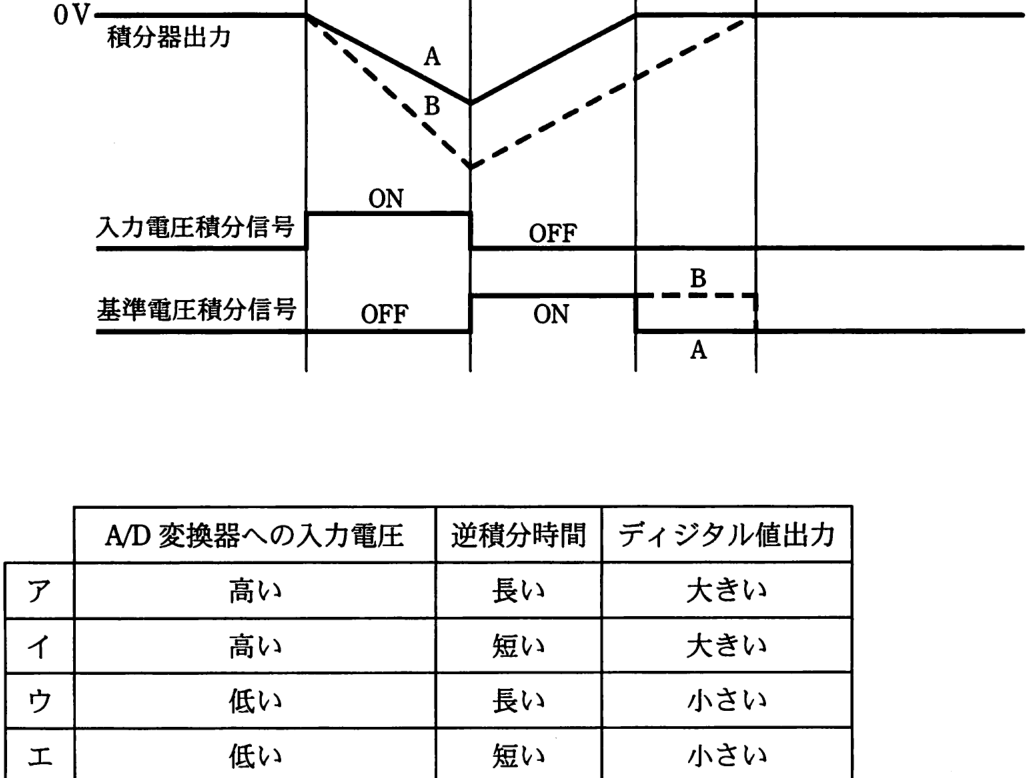

図は二重積分方式 AD 変換器による AD 変換の号波形を示している。図の波形B (線)と比べた波形A(実線)を示す状態として、適切な組合せはどれか。 0V- 積分器出力 \ ON 入力範圧積分借号 OFF 基準電圧積分儔号 OFF ON A AD 変換器への入力電圧 逆積分時間 ディジタル値出力

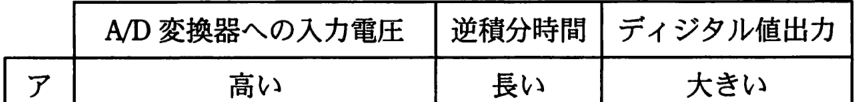

ア

高い 長い 大きい

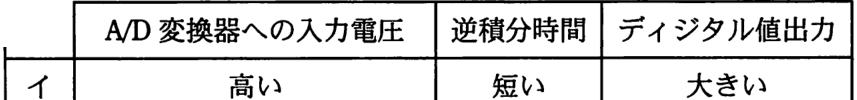

イ

高い 短い 大きい

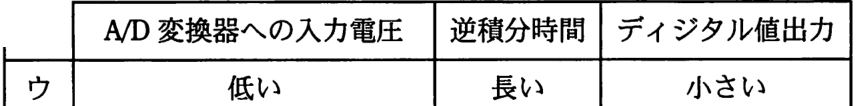

ウ

低い 長い 小さい

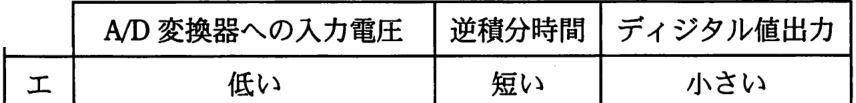

エ

低い 短い 小さい

正解と解説

表示する

正解 エ

低い 短い 小さい

二重積分方式では、入力電圧が高いほど積分器出力の傾きが急で振れが大きくなり、その後の逆積分時間が長くなってディジタル出力値も大きくなります。波形Aが波形Bと比べ低い入力なら、逆積分時間は短く出力値は小さくなるため、その組合せのエが正解です。
