エンベデッドシステムスペシャリスト 2010年 春期 問16
16 / 25

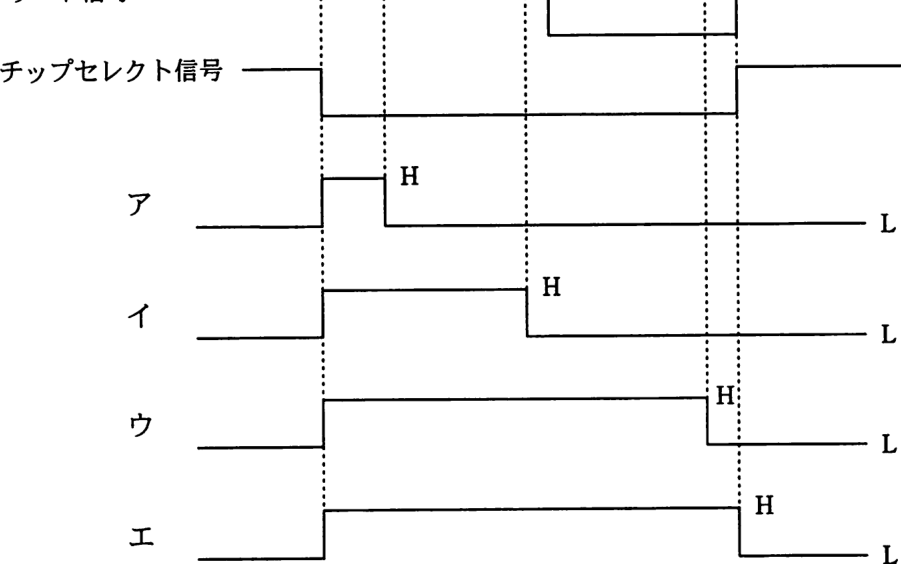

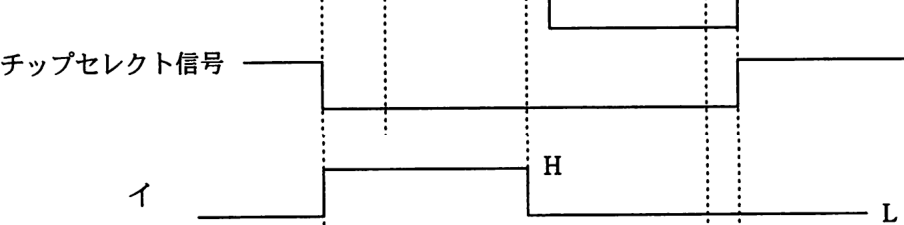

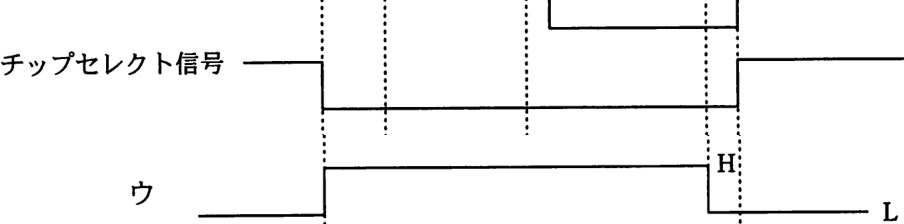

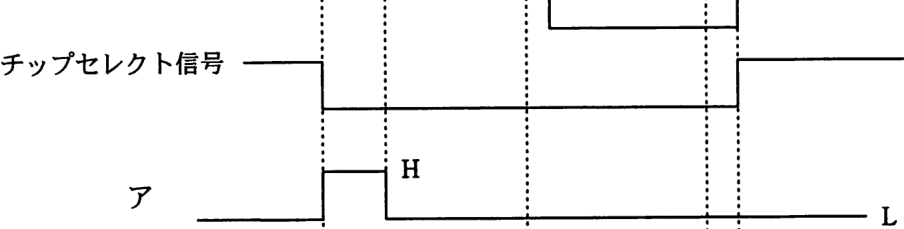

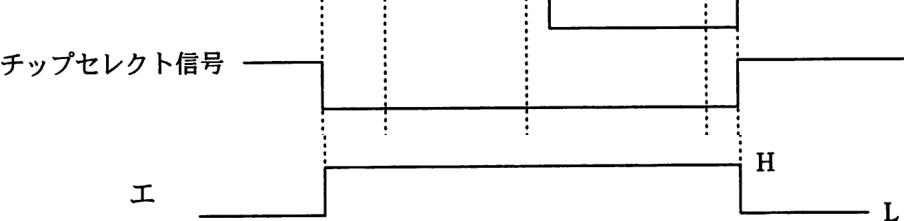

アドレスバスとデータバスを共用する MPU に EPROM を接続するため、図の回路 構成にする。この場合,ラッチ制号として、適切なものはどれか。ここで、ラッ チ回路は,ラッチ制信号がH レベルなら入力を通過させ、Lレベルになるとそれを 保持するものとする。 MPU データバス EPROM D15~Doo アドレスバス → A15~A00 AD 15~ADoo → TE CS ラッチ制御信号 リード号 チップセレクト号 AD25~ADoo アドレス データ リード号 チップセレクト信号 H
正解と解説
表示する
正解 ア
- L iH
アドレスとデータを時分割で共用するバスでは、アドレスが有効な間にラッチをHで通過させ、アドレス確定後にLへ落として値を保持する必要があります。図のタイミングでこの条件を満たすラッチ制御信号がアで正解です。アドレス期間だけHとなる波形が適切です。
