エンベデッドシステムスペシャリスト 2010年 春期 問22
22 / 25

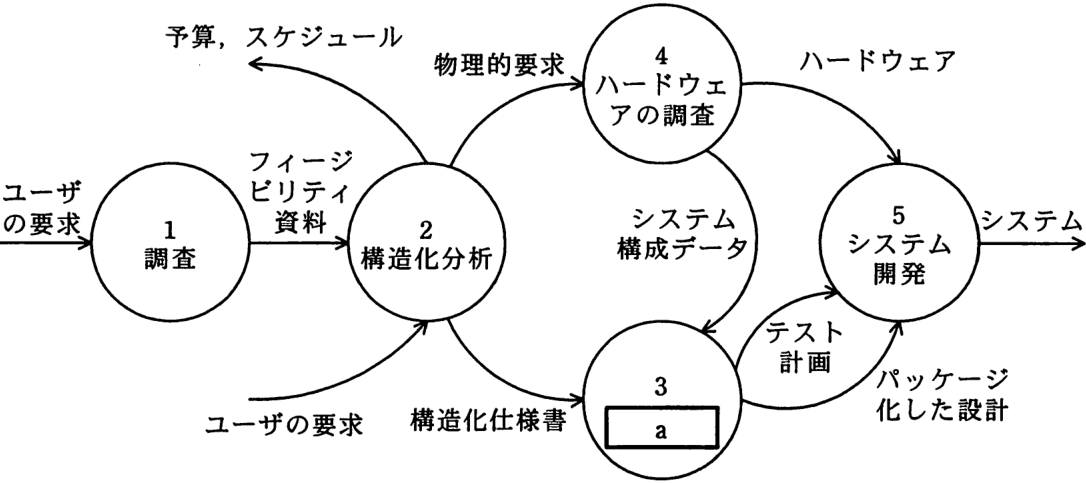

図は、デマルコの提唱による構造化技法を基本としたシステム開発プロジェクトの ライフサイクルを表現したものである。図中のaに入れる適切なフェーズはどれか。 予算、スケジュール ハードウェア 物理的要求 ハードウェ アの調査 フィージ ユーザ ピリティ の要求 資料 システム システム システム → 構造化分析 構成データ 調査 開発 テスト 計画 パッケージ → 化した設計 構造化仕様書 ユーザの要求 a
正解と解説
表示する
正解 イ
構造化設計
デマルコの構造化技法のライフサイクルでは、構造化分析（構造化仕様書）の後に、その仕様を基に構造を設計する「構造化設計」フェーズが続きます。よって図中aにはイの構造化設計が入ります。分析で何を作るかを固め、設計でどう作るかを決める流れです。
