ITサービスマネージャ 2021年 春期 問6

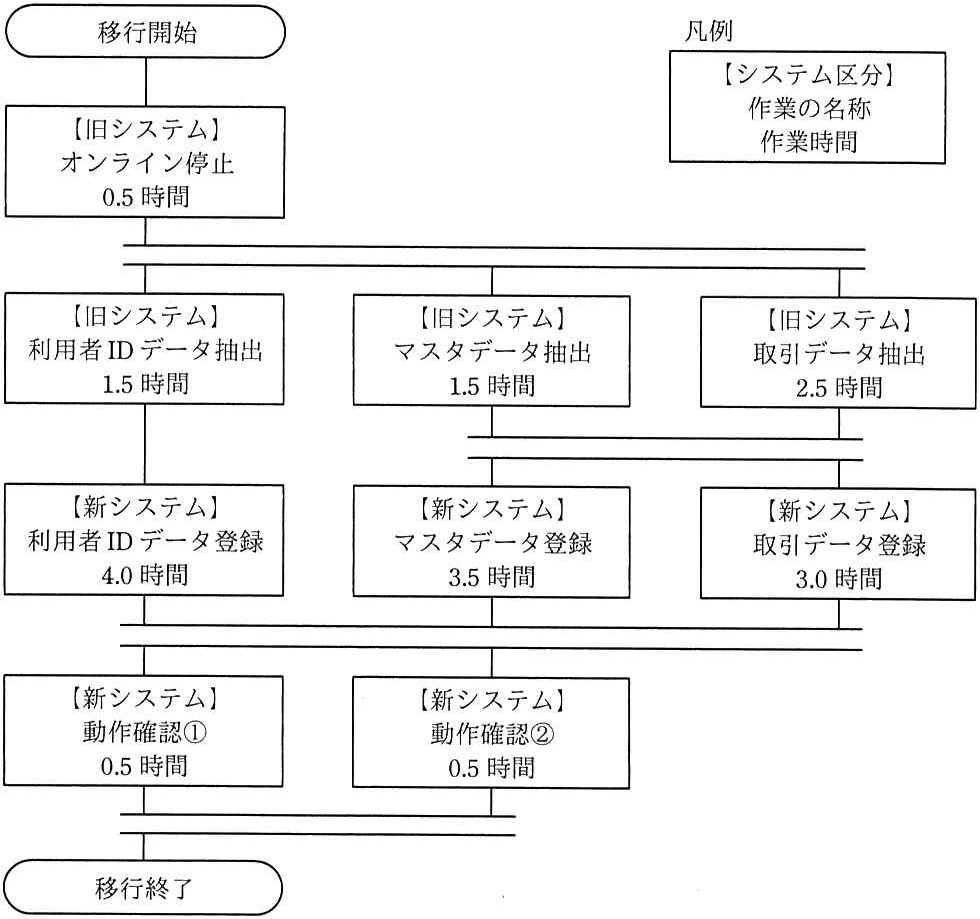

図は、あるプロジェクトにおける、旧システムから新システムへの切替え移行作 業の流れ図である。次の条件で作業を遂行する場合,移行開始から移行終了までの 所要時間は最短で何時間か。 〔条件] ・作業者は3人とし、一つの作業は1人が担当する。 ・並行して実施できる作業は同時に進める。 ・各作業者は、作業と作業の間のどこかで最低1回。連続1時間以上の休憩を取る。 移行開始 凡例 【システム区分】 作業の名称 【旧システム】 作業時間 オンライン停止 0.5時間 【旧システム】 【旧システム】 【旧システム】 利用者ID データ抽出 マスタデータ抽出 取引データ抽出 1.5時間 2.5時間 1.5時間 工 【新システム】 【新システム】 【新システム】 利用者IDデータ登録 マスタデータ登録 取引データ登録 4.0時間 3.5時間 3.0時間 L 【新システム】 【新システム】 動作確認1 動作確認2 0.5時間 0.5時間 L 移行終了
