電験三種 電力 2024年度 上期 問12
12 / 20

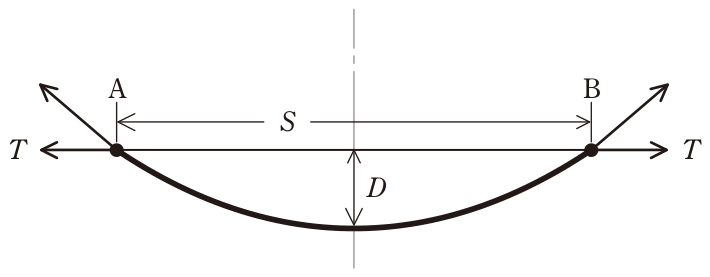

図のように高低差のない支持点A,Bで,径間長Sの架空送電線において,架線の水平張力Tを調整してたるみDを10%小さくし,電線地上高を高くしたい。この場合の水平張力の値として,正しいものを次の(1)~(5)のうちから一つ選べ。ただし,両側の鉄塔は十分な強度があるものとする。
正解と解説
表示する
正解 4
電線のたるみは D=WS²/(8T) で表され、水平張力Tに反比例する。たるみを10%小さくして D′=0.9D にするには、T′=WS²/(8×0.9D)=T/0.9 とすればよい。よって水平張力は T/0.9 となる。
