電験三種 電力 2024年度 上期 問17(a)
19 / 20

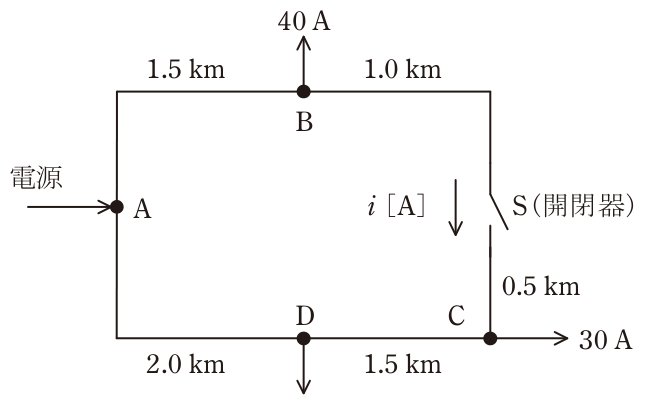

図のような系統構成の三相3線式配電線路があり,開閉器Sは開いた状態にある。各配電線のB点,C点,D点には図のとおり負荷が接続されており,各点の負荷電流はB点40A,C点30A,D点60A一定とし,各負荷の力率は100%とする。各区間のこう長はA-B間1.5km,B-S(開閉器)間1.0km,S(開閉器)-C間0.5km,C-D間1.5km,D-A間2.0kmである。ただし,電線1線当たりの抵抗は0.2Ω/kmとし,リアクタンスは無視するものとして,次の(a)及び(b)の問に答えよ。60 A (a) 電源A点から見たC点の電圧降下の値[V]として,最も近いものを次の(1)~(5)のうちから一つ選べ。ただし,電圧は線間電圧とする。
正解と解説
表示する
正解 4
77.9
開閉器Sが開いているので、C点へはA→D→Cの経路だけで供給される。図よりA-D間にはD点の60 AとC点の30 Aを合わせた90 Aが流れ、D-C間には30 Aが流れる。1線当たりの電圧降下は 90×(2.0×0.2)+30×(1.5×0.2)=36+9=45 V で、線間電圧の降下は√3倍して 45√3≒77.9 V となる。
