電験三種 電力 2024年度 上期 問17(b)

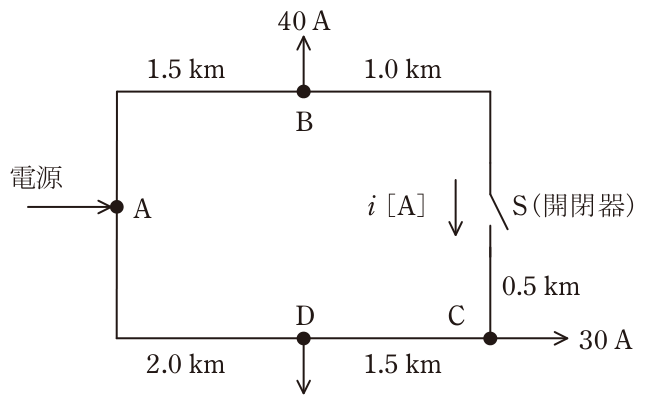

図のような系統構成の三相3線式配電線路があり,開閉器Sは開いた状態にある。各配電線のB点,C点,D点には図のとおり負荷が接続されており,各点の負荷電流はB点40A,C点30A,D点60A一定とし,各負荷の力率は100%とする。各区間のこう長はA-B間1.5km,B-S(開閉器)間1.0km,S(開閉器)-C間0.5km,C-D間1.5km,D-A間2.0kmである。ただし,電線1線当たりの抵抗は0.2Ω/kmとし,リアクタンスは無視するものとして,次の(a)及び(b)の問に答えよ。60 A (b) 開閉器Sを投入した場合,開閉器Sを流れる電流iの値[A]として,最も近いものを次の(1)~(5)のうちから一つ選べ。
