電験三種 機械 2022年度 上期 問10
10 / 22

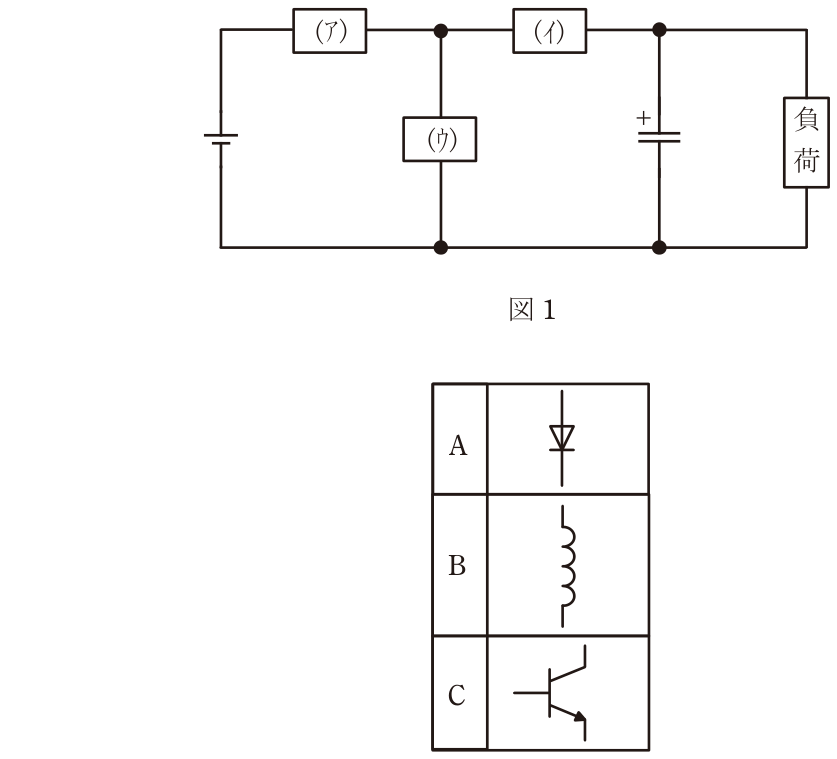

図1は直流チョッパ回路の基本構成図を示している。降圧チョッパを構成するデバイスを図2より選んで回路を構成したい。(ア)~(ウ)に入るデバイスの組合せとして,正しいものを次の(1)~(5)のうちから一つ選べ。ただし,図2に示す図記号の向きは任意に変更できるものとする。図2(ア) (イ) (ウ)
正解と解説
表示する
正解 4
C B A
図1で(ア)は直流電源と直列,(ウ)は電源側と負荷側の共通接続点に並列,(イ)は出力平滑コンデンサへ向かう直列素子である。降圧チョッパは電源と負荷の間にスイッチを直列に入れてオンオフし,オフ期間にリアクトルの電流を還流させる構成なので,(ア)にはスイッチングデバイスであるトランジスタC,(ウ)には還流ダイオードA,(イ)には直流リアクトルBが入る。これによりオン期間にリアクトルへエネルギーを蓄え,オフ期間はダイオードを通して電流が流れ続け,出力電圧は入力電圧より低い平滑な直流となる。
