電験三種 機械 2022年度 下期 問10

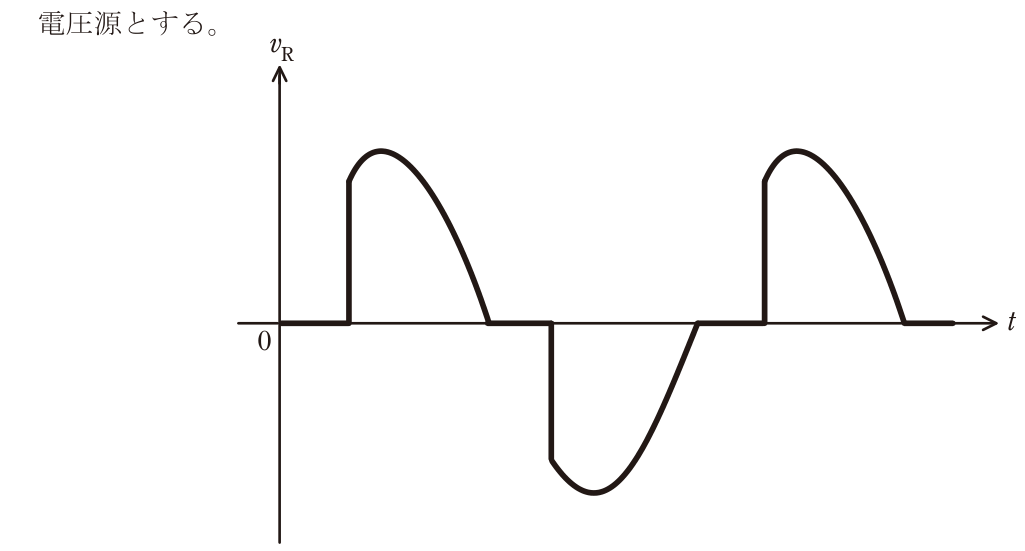

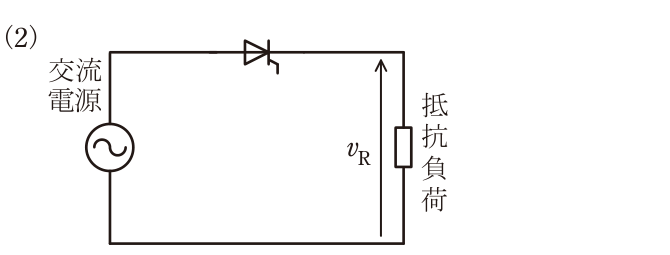

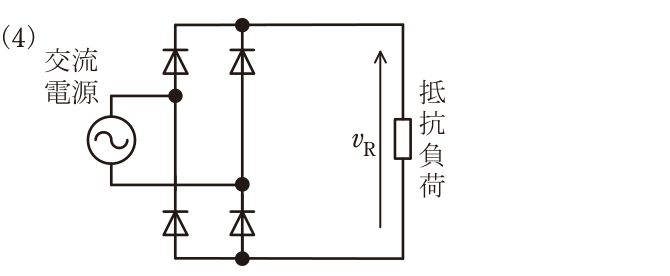

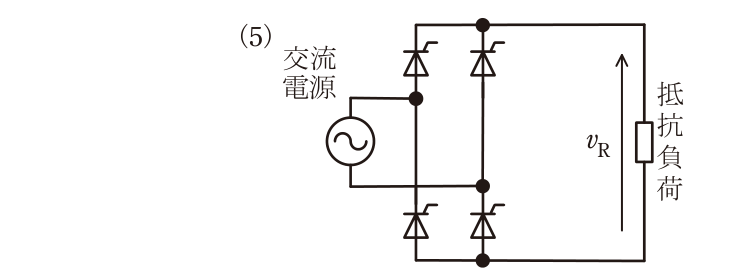

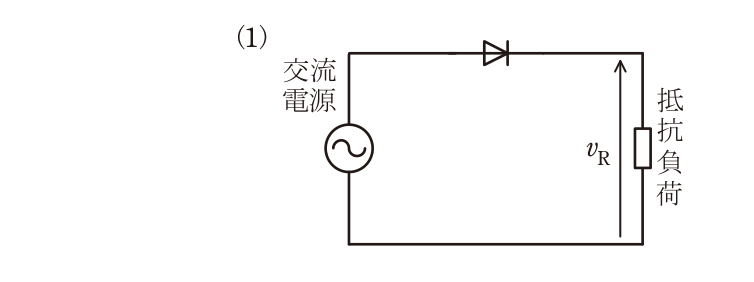

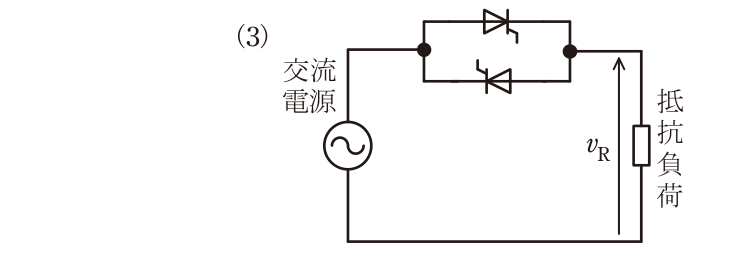

図の出力波形は、正の半波・負の半波とも立ち上がりが遅れて途中から急に立ち上がり、電圧零点で消弧する形であり、位相制御された交流出力である。これを実現できるのは選択肢3の、逆並列に接続した2個のサイリスタを交流電源と抵抗負荷の間に直列に入れた交流電力調整回路で、正負それぞれの半サイクルで一方のサイリスタを制御角に応じて点弧するため図のような対称な波形が得られる。選択肢1・2のダイオードやサイリスタ1個では半波しか出力されず、選択肢4のダイオードブリッジや選択肢5のサイリスタブリッジでは出力が全波整流されて負の部分が現れないため不適である。
