電験三種 機械 2022年度 下期 問4
4 / 22

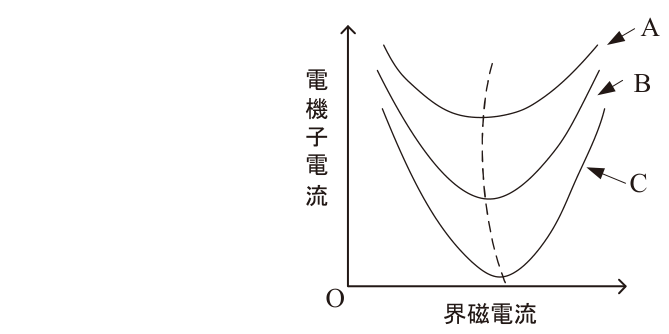

次の文章は,三相同期電動機の位相特性に関する記述である。図は三相同期電動機の位相特性曲線(V曲線)の一例である。同期電動機は,界磁電流を変えると,電機子電流の端子電圧に対する位相が変わり,さらに,電機子電流の大きさも変わる。図の曲線の最低点は力率が1となる点で,図の破線より右側は (ア) 電流,左側は (イ) 電流の範囲となる。また,電動機の出力を大きくするにつれて,曲線は (ウ) → B → (エ) の順に変化する。この位相特性を利用して,三相同期電動機を需要家機器と並列に接続して無負荷運転し,需要家機器の端子電圧を調整することができる。このような目的で用いる三相同期電動機を (オ) という。上記の記述中の空白箇所(ア)~(オ)に当てはまる組合せとして,正しいものを次の(1)~(5)のうちから一つ選べ。(ア) (イ) (ウ) (エ) (オ)
正解と解説
表示する
正解 4
進み 遅れ C A 同期調相機
図のV曲線は横軸が界磁電流、縦軸が電機子電流で、各曲線の最低点(力率1)を結ぶ破線より右側は過励磁で進み電流、左側は不足励磁で遅れ電流の範囲となる。図の3本の曲線はA、B、Cの順に電機子電流が大きい側にあるので、出力を大きくするにつれて曲線はC→B→Aと上方へ移動する。この位相特性を利用して無負荷運転し、界磁電流の調整によって進相・遅相の無効電力を供給して電圧を調整する同期電動機を同期調相機という(静止形無効電力補償装置はサイリスタとリアクトル・コンデンサによる静止機器で、回転機ではない)。
