電験三種 機械 2024年度 下期 問14
14 / 22

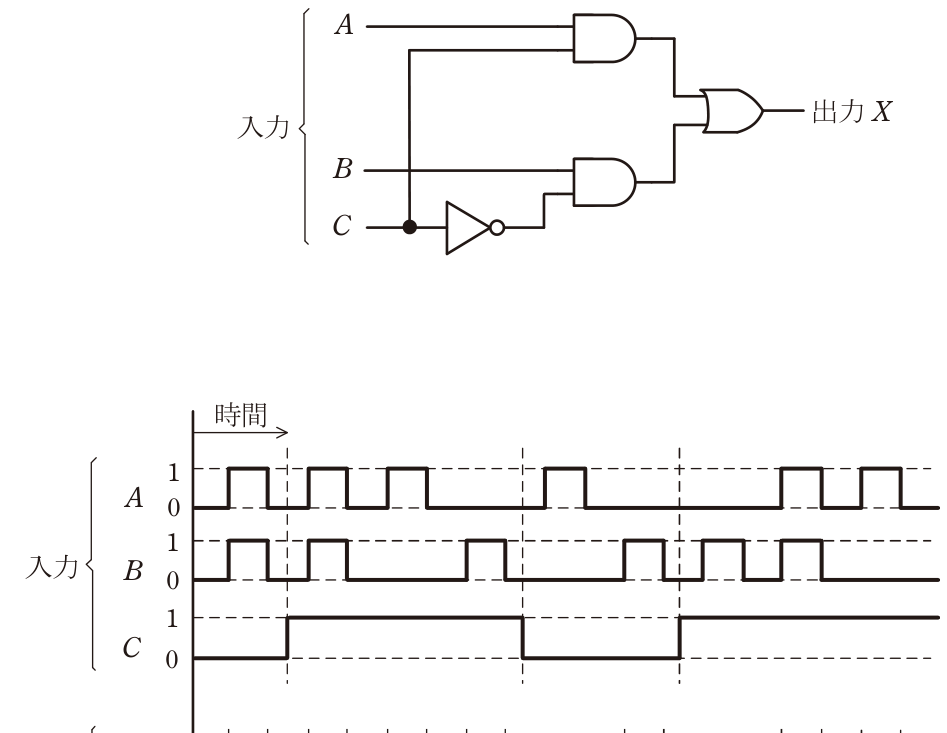

図の論理回路に,図に示す入力A,B及びCを加えたとき,出力Xとして正しいものを次の(1)~(5)のうちから一つ選べ。
正解と解説
表示する
正解 3
図の回路は、AとCを入力とするANDの出力と、BとCの否定を入力とするANDの出力をORでまとめた構成なので、X=A・C+B・C̄となる。これはCで入力を切り換える選択回路で、C=1のときX=A、C=0のときX=Bとなる。入力波形でCが0の区間はBの波形が、Cが1の区間はAの波形がそのまま出力に現れるものを選べばよく、それに一致するのが(3)の波形である。
