電験三種 機械 2025年度 下期 問1
1 / 22

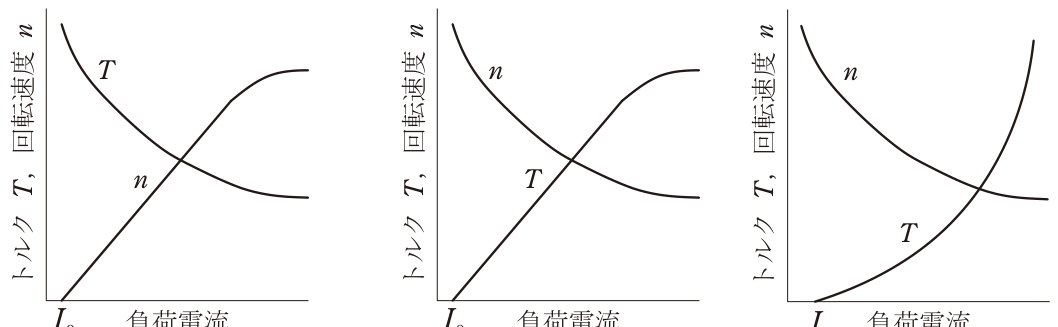

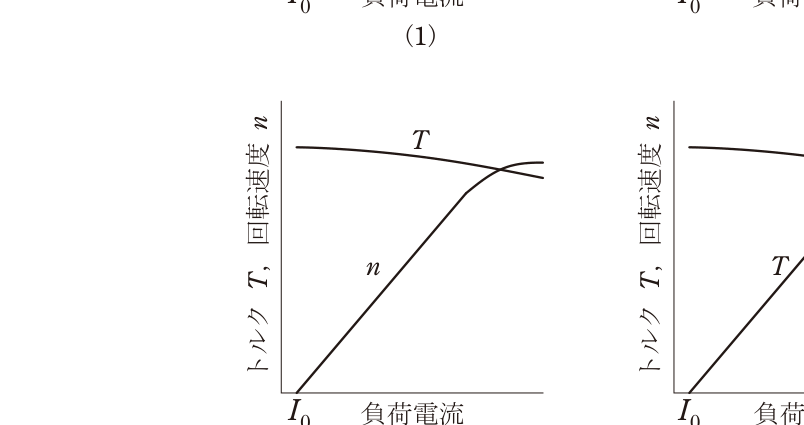

直流電動機などの原動機では,負荷の増減によって,回転速度やトルクが変化する。直流分巻電動機の速度特性とトルク特性を示す正しい図に最も近いものを次の(1)~(5)のうちから一つ選べ。ただし,図の負荷電流は電機子電流と界磁電流の和であり,I0は無負荷電流の値である。端子電圧と界磁調整器の抵抗値は一定であるとする。
正解と解説
表示する
正解 5
直流分巻電動機は界磁巻線が電源電圧で励磁されるので、端子電圧と界磁調整器の抵抗が一定なら磁束はほぼ一定である。トルクはT=KΦIaで表されるため、負荷電流(電機子電流)にほぼ比例して原点近くから直線的に増加する。一方回転速度はn=(V−RaIa)/(KΦ)で電機子抵抗降下の分だけわずかに下がるだけなので、ほぼ一定でゆるやかに減少する特性となる。
