電験三種 理論 2022年度 下期 問5
5 / 22

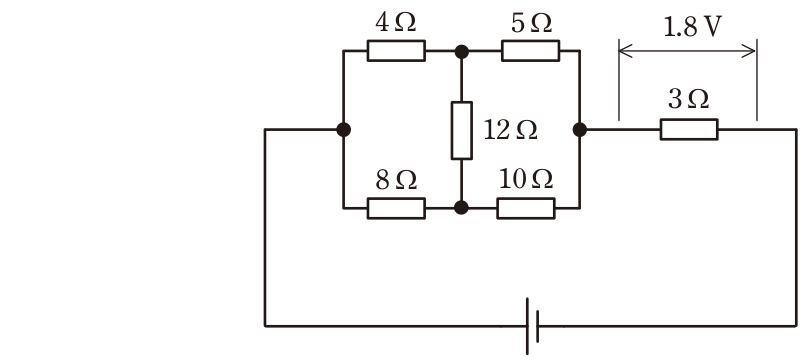

図のような直流回路において,抵抗3Ωの端子間の電圧が1.8Vであった。このとき,電源電圧E[V]の値として,最も近いものを次の(1)~(5)のうちから一つ選べ。E[V]
正解と解説
表示する
正解 3
5.4
図の4Ω・5Ω・8Ω・10Ωと12Ωはブリッジ回路を構成しており、4/5=8/10=0.8で平衡条件を満たすので12Ωには電流が流れず、これを取り除いて考えられる。よって上側の4+5=9Ωと下側の8+10=18Ωの並列で9×18/(9+18)=6Ω、これに3Ωが直列となり全体は9Ωである。3Ωの端子電圧が1.8Vなので回路電流はI=1.8/3=0.6A、したがってE=0.6×9=5.4Vとなる。
