電験三種 理論 2025年度 下期 問17(b)

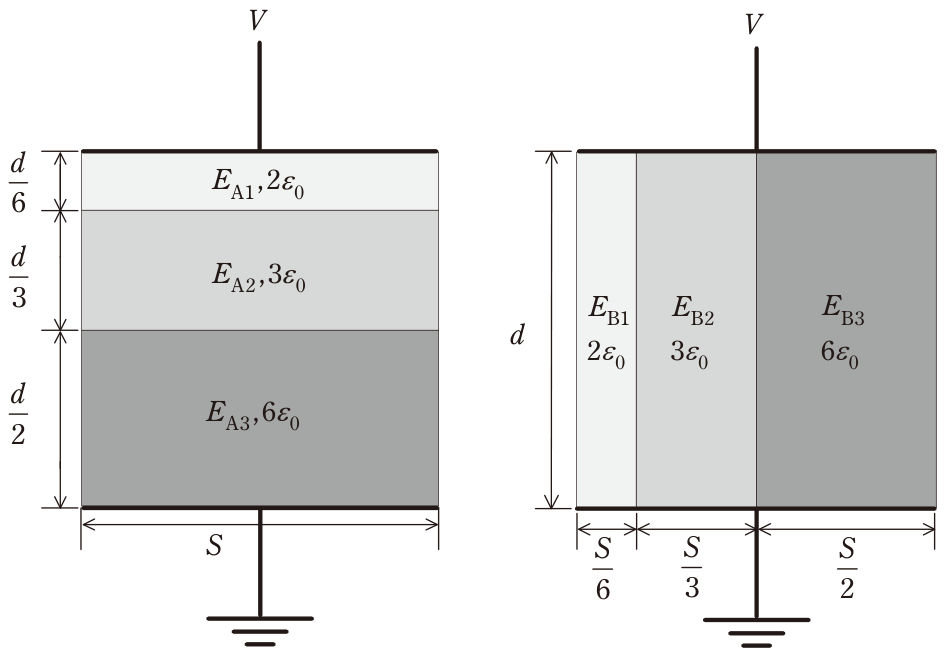

図のように,極板間の厚さd[m],表面積S[m²]の平行板コンデンサAとBがある。コンデンサAの内部は,比誘電率と厚さが異なる3種類の誘電体で構成され,極板と各誘電体の水平方向の断面積は同一である。コンデンサBの内部は,比誘電率と水平方向の断面積が異なる3種類の誘電体で構成されている。コンデンサAの各誘電体内部の電界の強さをそれぞれEA1,EA2,EA3,コンデンサBの各誘電体内部の電界の強さをそれぞれEB1,EB2,EB3とし,端効果,初期電荷及び漏れ電流は無視できるものとする。また,真空の誘電率をε0[F/m]とする。両コンデンサの上側の極板に電圧V [V]の直流電源を接続し,下側の極板を接地した。次の(a)及び(b)の問に答えよ。コンデンサAコンデンサB (b) コンデンサB全体の蓄積エネルギーは,コンデンサA全体の蓄積エネルギーの何倍か,最も近いものを次の(1)~(5)のうちから一つ選べ。
