電験三種 理論 2025年度 下期 問18(a)
21 / 22

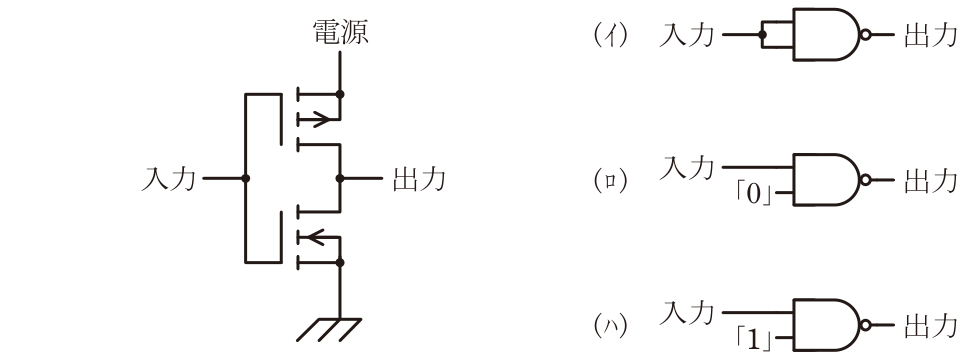

NANDICを用いたパルス回路について,次の(a)及び(b)の問に答えよ。ただし,高電位を「1」,低電位を「0」と表すことにする。 (a) pチャネル及びnチャネルMOSFETを用いて構成された図1の回路と真理値表が同一となるものを,図2のNAND回路の接続(イ),(ロ),(ハ)から選び,全て列挙したものを次の(1)~(5)のうちから一つ選べ。図 1図 2
正解と解説
表示する
正解 5
(イ),(ハ)
図1はpチャネルとnチャネルのMOSFETを直列にし、共通のゲートに入力を与えたCMOSインバータで、真理値表は入力の否定(NOT)になる。NANDゲートは二つの入力を短絡して同じ信号を与えればA・Aの否定すなわちNOTとなり、一方の入力を「1」に固定しても1・Aの否定でNOTになる。一方の入力を「0」に固定すると出力は入力によらず常に「1」になってNOTにならないので、該当するのは(イ)と(ハ)である。
