電験三種 理論 2025年度 下期 問18(b)
22 / 22

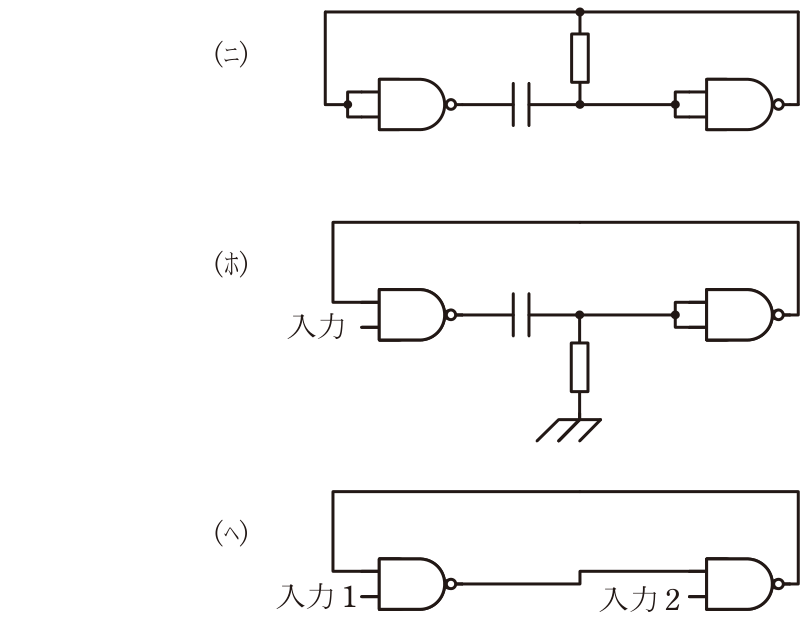

NANDICを用いたパルス回路について,次の(a)及び(b)の問に答えよ。ただし,高電位を「1」,低電位を「0」と表すことにする。 (b) 図3の三つの回路はいずれもマルチバイブレータの一種であり,これらの回路図においてNAND ICの電源及び接地端子は省略している。同図(ニ),(ホ),(ヘ)の入力の数がそれぞれ0,1,2であることに注意して,これら三つの回路と次の二つの性質を正しく対応づけたものの組合せとして,正しいものを次の(1)~(5)のうちから一つ選べ。性質I:出力端子からパルスが連続的に発生し,ディジタル回路の中で発振器として用いることができる。性質Ⅱ:「0」や「1」を記憶する機能をもち,フリップフロップの構成にも用いられる。図 3性質I 性質II
正解と解説
表示する
正解 2
(ニ) (ヘ)
(ニ)は外部入力をもたず、2個のNANDをコンデンサと抵抗を介して環状に接続した非安定マルチバイブレータで、出力にパルスが連続的に発生する発振器として働くので性質Iに当たる。(ヘ)は2個のNANDの出力を互いの入力に交差接続した双安定マルチバイブレータで、2つの入力によって「0」「1」を記憶でき、フリップフロップの構成に用いられるので性質IIに当たる。入力が1つの(ホ)はトリガを与えると一定時間だけ状態が反転して自動的に戻る単安定マルチバイブレータである。
