第一種電気工事士 (学科) 2024年度 下期 問1

周波数fを高くすると,電流Iは増加する。

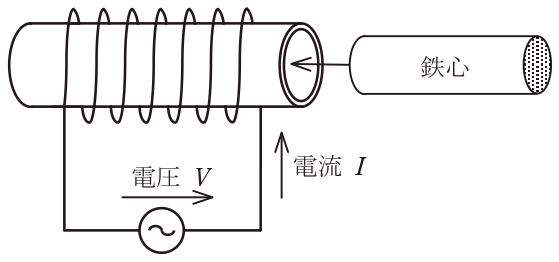

図はコイルに交流電圧Vを加え、その中へ鉄心を挿入できる構成である。コイルに流れる電流はI=V/X_L、誘導性リアクタンスはX_L=2πfLで表され、自己インダクタンスLは巻数nの2乗に比例し、鉄心を入れて透磁率が大きくなるほど増加する。したがって周波数fを高くするとX_Lが大きくなり電流Iは減少するので、「電流Iは増加する」とするハが誤りである。巻数を増やす、鉄心を入れるはいずれもLが増えてIが減少し、電圧Vを上げればIが増えるため、イ・ロ・ニは正しい。
