第一種電気工事士 (学科) 2024年度 下期 問3
3 / 50

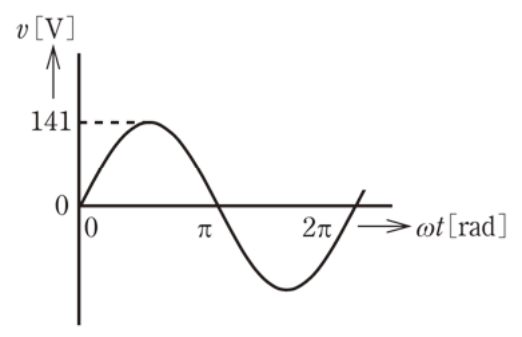

図のような正弦波交流電圧がある。波形の周期が20 ms(周波数50 Hz)であるとき,角速度ω[rad/s]の値は。
正解と解説
表示する
正解 ハ
314
図の波形は横軸をωt[rad]とした正弦波で、ωtが0から2πまでが1周期に対応する。角速度(角周波数)はω=2πf=2π/Tで求められ、周期T=20 ms=0.02 sすなわちf=50 Hzであるから、ω=2π×50≒314 rad/sとなる。628はf=100 Hzとした場合の値である。
