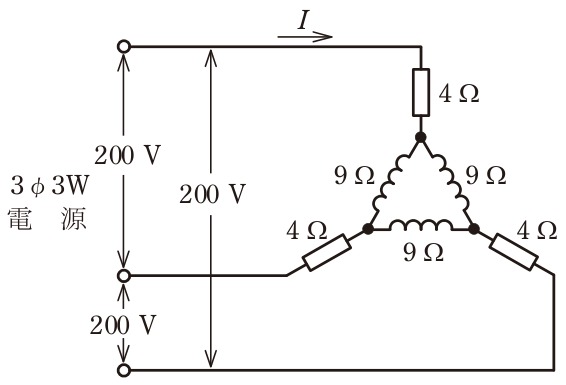

図のような三相交流回路において,電流Iの値[A]は。
正解と解説
正解 ロ
負荷は9Ωの誘導性リアクタンス3個をΔ結線したものに、各線に4Ωの抵抗が直列に入った回路である。ΔをYに換算すると1相当たり9/3=3Ωとなるので、1相分のインピーダンスはZ=4+j3、その大きさは√(4²+3²)=5Ωとなる。Y結線の相電圧は200/√3 Vだから、I=(200/√3)/5=40/√3 Aである。
