第一種電気工事士 (学科) 2024年度 下期 問7
7 / 50

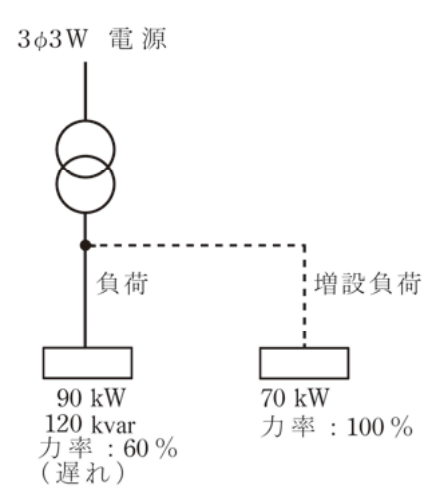

ある変圧器の負荷は,有効電力90 kW,無効電力120 kvar,力率は60%(遅れ)である。いま,ここに有効電力70kW,力率100%の負荷を増設した場合,この変圧器にかかる負荷の容量[kV・A]は。
正解と解説
表示する
正解 ハ
200
有効電力どうし、無効電力どうしを別々に加え合わせて求める。増設負荷は力率100%なので無効電力は0であり、合計の有効電力はP=90+70=160 kW、合計の無効電力はQ=120 kvarのままである。したがって変圧器にかかる負荷の容量はS=√(P²+Q²)=√(160²+120²)=√40000=200 kV・Aとなる。
