第一種電気工事士 (学科) 2024年度 下期 問2
2 / 50

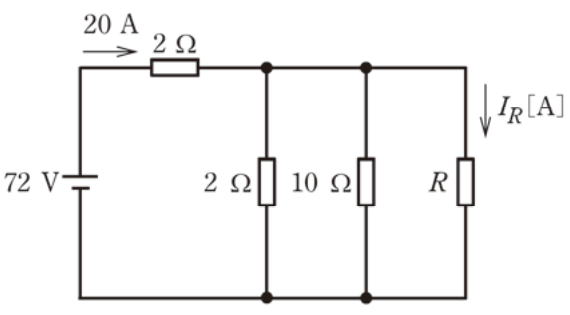

図のような直流回路において,電源から流れる電流は20 Aである。図中の抵抗Rに流れる電流IR[A]は。
正解と解説
表示する
正解 イ
0.8
直列の2Ωには電源電流20 Aが流れるので電圧降下は20×2=40 Vとなり、並列部分に加わる電圧は72-40=32 Vである。並列の2Ωには32/2=16 A、10Ωには32/10=3.2 Aが流れるから、これらの和は19.2 Aとなる。残りがRに流れる電流なので、I_R=20-19.2=0.8 Aである。
