第一種電気工事士 (学科) 2025年度 上期(出題例) 問22
22 / 50

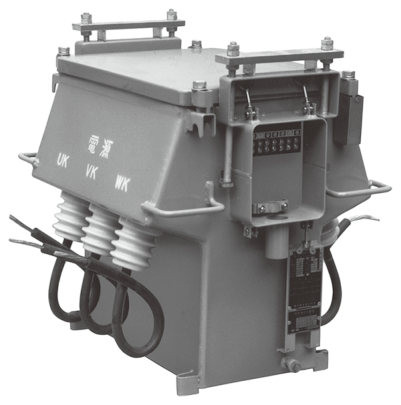

写真に示す機器の名称は。
正解と解説
表示する
正解 イ
電力需給用計器用変成器
写真は箱形の本体に「電需」の表示があり、UK・VK・WKと記された3個の高圧ブッシングから引出線が出て、正面に計器用の端子箱を備えた機器で、電力需給用計器用変成器(VCT)です。これは高圧の電圧と電流を計量に適した低い値に変成して電力量計に送るもので、取引用計量のため受電点に施設されます。高圧交流負荷開閉器のような操作機構や開閉部は見られず、変圧器やリアクトルのような放熱構造もありません。
