第一種電気工事士 (学科) 2025年度 上期(出題例) 問23

高圧耐張がいし

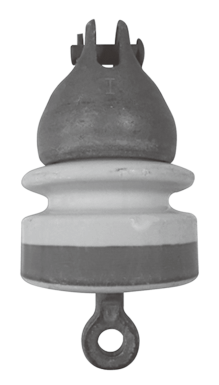

写真は白い磁器体の上部に金属キャップとクレビス(二又の金具)、下部に丸い穴のある金具が付いた形状で、上下方向に引っ張る力を受ける構造になっています。これは電線を引き留める箇所で電線の張力を負担しながら絶縁する高圧耐張がいしです。高圧ピンがいしや高圧中実がいしは腕金上のピンに取り付けて電線を上部で支持する形状、長幹がいしは細長い磁器の胴部に多数のひだを持つ形状で、いずれも写真とは異なります。
